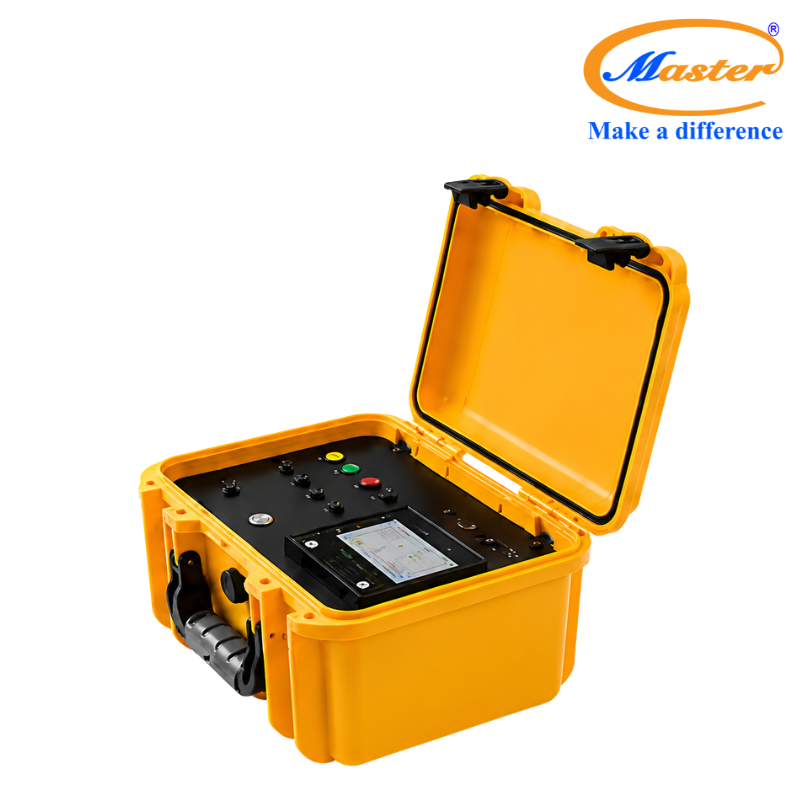

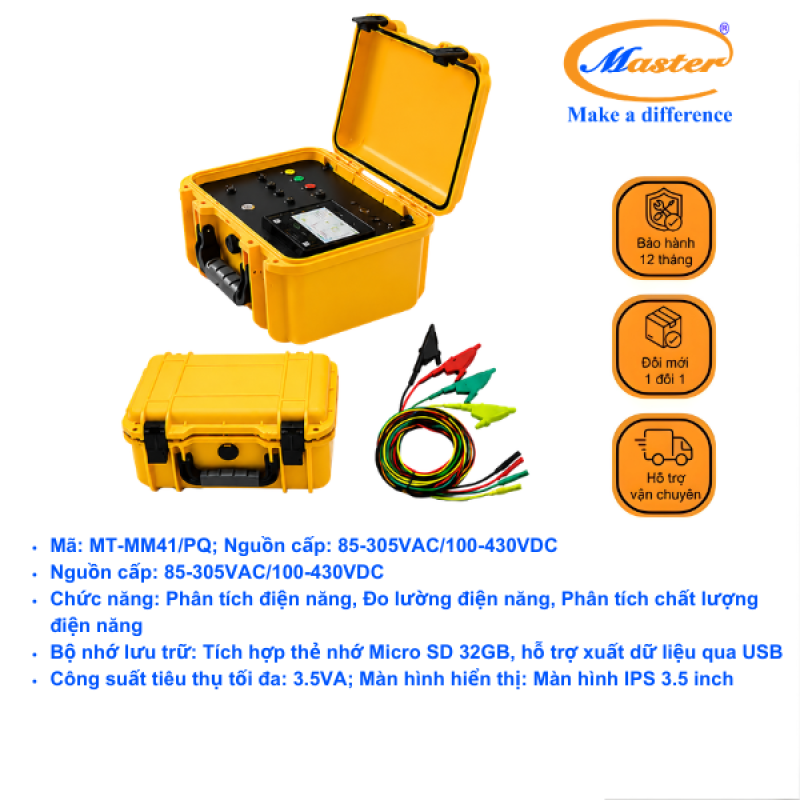

1. ĐỒNG HỒ QUẢN LÝ VÀ GIÁM SÁT CHẤT LƯỢNG ĐIỆN NĂNG MT-MM41/PQ MASTER LÀ GÌ?

Trong các hệ thống điện công nghiệp hiện đại, sự xuất hiện ngày càng nhiều của biến tần (VFD), UPS, Servo Drive, máy hàn, nguồn Switching, hệ thống HVAC và trung tâm dữ liệu đã làm gia tăng sóng hài cùng nhiều vấn đề về chất lượng điện năng. Đây là nguyên nhân dẫn đến các hiện tượng như CB nhảy không rõ nguyên nhân, tụ bù hư hỏng, cuộn kháng quá nhiệt, máy biến áp nóng bất thường, dây trung tính quá tải, PLC bị nhiễu hoặc chi phí điện năng tăng cao. Việc chỉ theo dõi các thông số điện áp, dòng điện hay công suất thông thường không còn đủ để đánh giá chính xác tình trạng của hệ thống điện.

Đồng Hồ Quản Lý Và Giám Sát Chất Lượng Điện Năng MT-MM41/PQ Master là giải pháp giám sát chất lượng điện năng toàn diện, tích hợp đồng thời chức năng đo điện đa năng, phân tích sóng hài, phân tích chất lượng điện năng, ghi dữ liệu và ghi dạng sóng sự cố trong cùng một thiết bị.

Với màn hình màu IPS độ phân giải cao, bộ nhớ trong 32GB, khả năng phân tích sóng hài đến bậc 50, ghi nhận các sự kiện như sụt áp, tăng áp, mất điện và hỗ trợ kết nối Modbus RTU, Modbus TCP/IP, MT-MM41/PQ Master giúp doanh nghiệp giám sát toàn diện "sức khỏe" của hệ thống điện, nhanh chóng xác định nguyên nhân sự cố và tối ưu hiệu quả vận hành.

2. CẤU TẠO VÀ CHỨC NĂNG
2.1. Cấu tạo

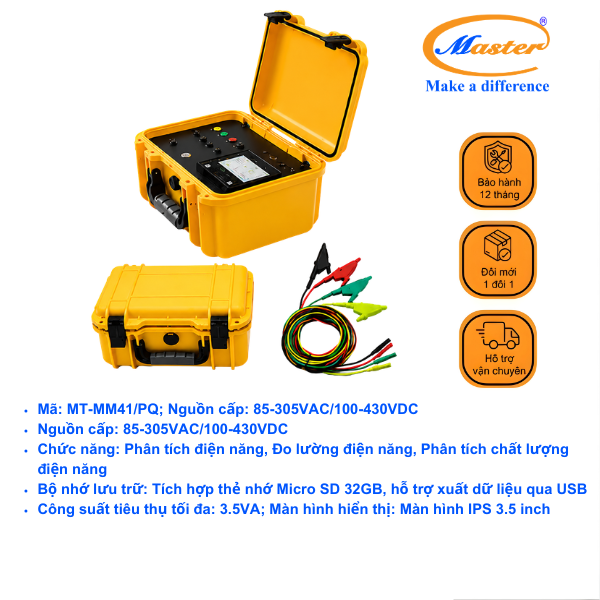

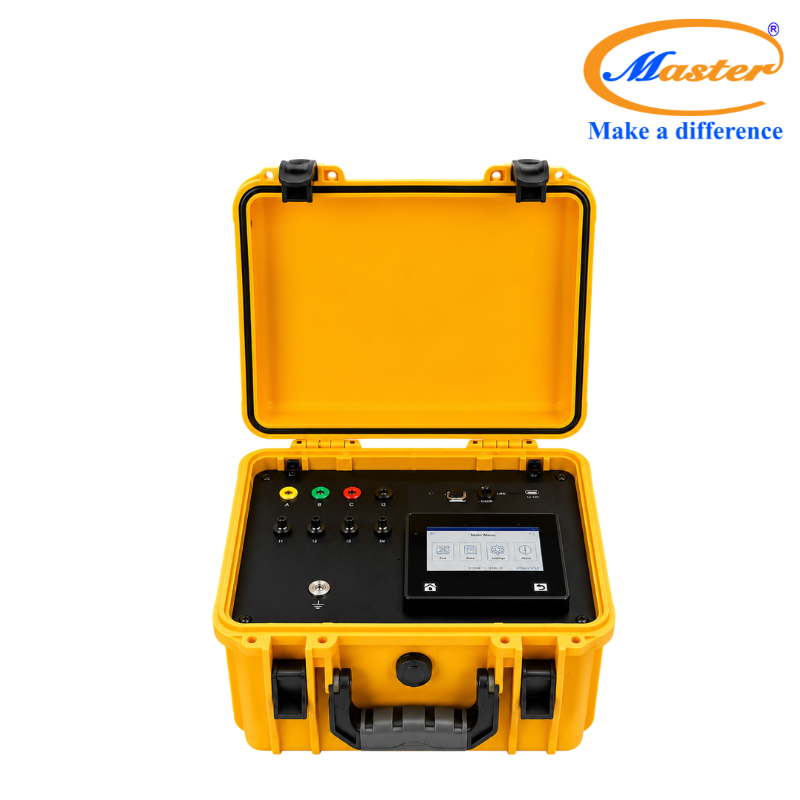

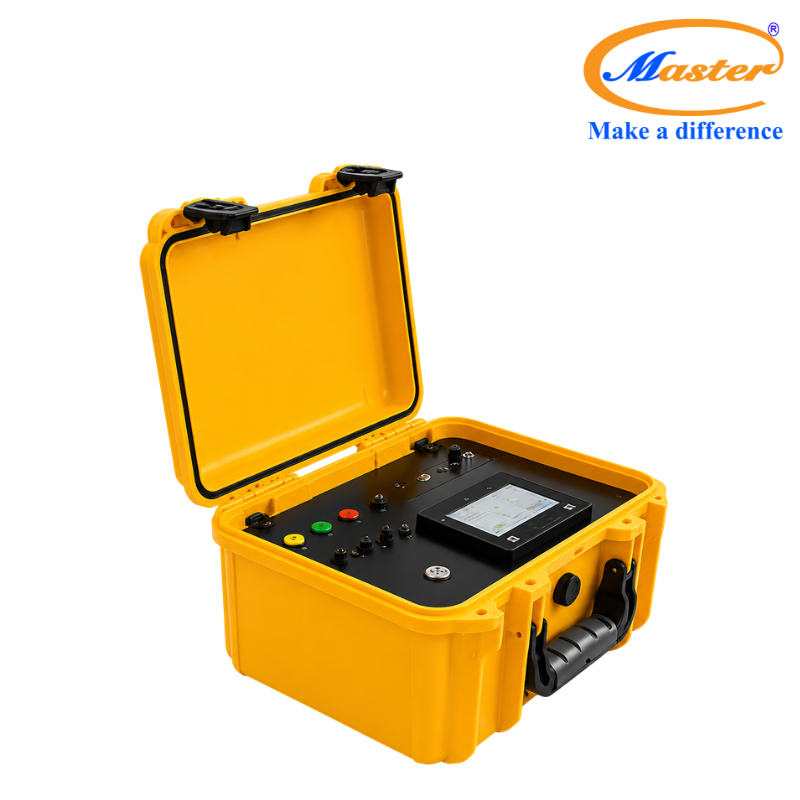

Đồng hồ MT-MM41/PQ Master được thiết kế chuyên dụng cho công tác giám sát và phân tích chất lượng điện năng với các thành phần chính: Màn hình màu IPS 3.5 inch độ phân giải 480×800 hiển thị rõ ràng các thông số điện và đồ thị phân tích. Màn hình cảm ứng (Full Touch) giúp thao tác nhanh và trực quan. Bộ nhớ trong Micro SD 32GB phục vụ lưu trữ dữ liệu, sự kiện và dạng sóng. Nhiều cổng kết nối truyền thông hỗ trợ tích hợp với hệ thống quản lý năng lượng. Hỗ trợ Rogowski Coil hoặc Voltage Output CT giúp đo dòng mà không cần tháo dây. Bộ xử lý tốc độ cao cho phép ghi dữ liệu, ghi sự kiện và phân tích chất lượng điện năng theo thời gian thực.

     - Màn hình màu IPS 3.5 inch độ phân giải 480×800 hiển thị rõ ràng các thông số điện và đồ thị phân tích.

     - Màn hình cảm ứng (Full Touch) giúp thao tác nhanh và trực quan.

     - Bộ nhớ trong Micro SD 32GB phục vụ lưu trữ dữ liệu, sự kiện và dạng sóng.

     - Nhiều cổng kết nối truyền thông hỗ trợ tích hợp với hệ thống quản lý năng lượng.

     - Hỗ trợ Rogowski Coil hoặc Voltage Output CT giúp đo dòng mà không cần tháo dây.

     - Bộ xử lý tốc độ cao cho phép ghi dữ liệu, ghi sự kiện và phân tích chất lượng điện năng theo thời gian thực.

2.2. Chức Năng

MT-MM41/PQ Master tích hợp 5 chức năng trong 1 thiết bị, đáp ứng đầy đủ nhu cầu giám sát chất lượng điện năng:

     - Đo đầy đủ điện áp, dòng điện, công suất tác dụng (kW), công suất phản kháng (kVAR), công suất biểu kiến (kVA), hệ số công suất (PF), điện năng (kWh) và tần số.

     - Phân tích sóng hài điện áp và dòng điện, THDv, THDi, sóng hài lẻ, sóng hài chẵn và bậc sóng hài từ 1 đến 50.

     - Ghi nhận và phân tích các sự kiện chất lượng điện như Voltage Sag, Voltage Swell, Voltage Interruption, Over Voltage, Under Voltage, Over Current, Over Frequency, Under Frequency, Voltage Unbalance, Current Unbalance và Harmonic Event.

     - Ghi dữ liệu vận hành với bộ nhớ 32GB, hỗ trợ xuất file CSV qua USB.

     - Ghi dạng sóng điện áp và dòng điện 3 pha giúp phân tích sự cố và xác định nguồn phát sinh sóng hài.

3. KHI NÀO NÊN SỬ DỤNG MT-MM41/PQ MASTER

     - Khi hệ thống điện sử dụng nhiều biến tần, UPS, Servo Drive hoặc các tải phi tuyến phát sinh sóng hài.

     - Khi cần giám sát toàn diện chất lượng điện năng thay vì chỉ đo điện áp và dòng điện.

     - Khi cần phân tích nguyên nhân CB nhảy, tụ bù hỏng, máy biến áp quá nhiệt hoặc dây trung tính quá tải.

     - Khi cần ghi lại các sự kiện như sụt áp, tăng áp, mất điện và sự cố chất lượng điện năng.

     - Khi cần lưu trữ dữ liệu vận hành để phục vụ quản lý năng lượng và đánh giá hiệu suất hệ thống.

     - Khi cần kết nối với hệ thống SCADA, BMS hoặc EMS để giám sát điện năng từ xa.

4. ƯU ĐIỂM CỦA ĐỒNG HỒ QUẢN LÝ VÀ GIÁM SÁT CHẤT LƯỢNG ĐIỆN NĂNG MT-MM41/PQ MASTER

     - Tích hợp đồng thời 5 chức năng trong một thiết bị giúp giảm chi phí đầu tư và đơn giản hóa việc giám sát hệ thống điện.

     - Phân tích chất lượng điện năng chuyên sâu với khả năng đo sóng hài đến bậc 50 và ghi nhận đầy đủ các sự kiện điện.

     - Ghi trực tiếp dạng sóng điện áp và dòng điện 3 pha giúp truy vết nguyên nhân sự cố nhanh chóng.

     - Bộ nhớ trong 32GB cho phép lưu trữ dữ liệu dài hạn và xuất dữ liệu CSV qua USB để phân tích.

     - Hỗ trợ Rogowski Coil giúp đo dòng điện trên hệ thống đang vận hành mà không cần cắt điện hoặc tháo cáp.

     - Hỗ trợ nhiều sơ đồ đấu dây như 3P4W, 3P3W, 1P2W và 1P3W, phù hợp với hầu hết hệ thống điện hạ áp.

     - Tích hợp K-Factor giúp đánh giá ảnh hưởng của sóng hài đến máy biến áp, cáp điện, thanh cái và dây trung tính.

     - Hỗ trợ giao tiếp RS485 Modbus RTU và Ethernet Modbus TCP/IP, dễ dàng kết nối với SCADA, BMS, EMS và hệ thống IoT.

5. ỨNG DỤNG CỦA ĐỒNG HỒ QUẢN LÝ VÀ GIÁM SÁT CHẤT LƯỢNG ĐIỆN NĂNG MT-MM41/PQ MASTER

     - Giám sát và phân tích chất lượng điện năng trong các nhà máy sản xuất nhằm phát hiện sớm các sự cố và tối ưu vận hành.

     - Theo dõi điện năng, phụ tải và tình trạng mất cân bằng trong các tòa nhà thương mại và cao ốc.

     - Giám sát hệ thống UPS, phân tích sóng hài và bảo vệ thiết bị CNTT trong trung tâm dữ liệu (Data Center).

     - Theo dõi độ ổn định điện áp và ghi nhận sự kiện mất điện tại bệnh viện và các công trình yêu cầu nguồn điện liên tục.

      - Giám sát chất lượng điện năng trong hệ thống điện mặt trời và đánh giá ảnh hưởng của nguồn năng lượng tái tạo lên lưới điện.

     - Kết nối với hệ thống SCADA, BMS, EMS và IoT để quản lý điện năng tập trung theo thời gian thực.

Đồng Hồ Quản Lý Và Giám Sát Chất Lượng Điện Năng MT-MM41/PQ Master là giải pháp toàn diện dành cho các hệ thống điện công nghiệp hiện đại. Không chỉ đo lường điện năng, thiết bị còn giúp phân tích sóng hài, ghi nhận sự kiện chất lượng điện, ghi dữ liệu, ghi dạng sóng và kết nối với các hệ thống quản lý năng lượng. Đây là lựa chọn phù hợp cho nhà máy, tòa nhà, trung tâm dữ liệu, bệnh viện và các hệ thống điện yêu cầu độ tin cậy cao, giúp doanh nghiệp chủ động phát hiện sự cố, tối ưu hiệu suất vận hành và nâng cao tuổi thọ thiết bị điện.
