Rơ le bảo vệ điện áp MT-VPR Master là thiết bị quan trọng trong các hệ thống tủ điện và điện công nghiệp. Thiết bị có chức năng giám sát điện áp 3 pha và bảo vệ hệ thống điện khỏi các sự cố như quá áp, thấp áp, mất pha, ngược pha và mất cân bằng pha. Nhờ khả năng đo lường điện áp chính xác theo công nghệ True RMS, thiết bị giúp đảm bảo hệ thống điện vận hành ổn định, an toàn và hiệu quả.

1. GIỚI THIỆU VỀ RƠ LE BẢO VỆ ĐIỆN ÁP MT-VPR MASTER

Rơ le bảo vệ điện áp MT-VPR Master là thiết bị giám sát điện áp 3 pha, được sử dụng để bảo vệ các thiết bị điện khỏi những sự cố điện áp bất thường trong hệ thống điện. Khi điện áp vượt quá hoặc thấp hơn ngưỡng cài đặt, hoặc khi xảy ra các sự cố như mất pha, ngược pha hay mất cân bằng pha, relay sẽ tự động tác động để ngắt mạch điều khiển nhằm bảo vệ hệ thống điện.

Relay MT-VPR hoạt động bằng cách giám sát liên tục điện áp của hệ thống điện 3 pha. Khi phát hiện các điều kiện điện áp bất thường, thiết bị sẽ kích hoạt relay ngõ ra để ngắt mạch điều khiển, giúp bảo vệ thiết bị và đảm bảo an toàn cho hệ thống điện. Thiết bị thường được sử dụng trong các tủ điện công nghiệp nhằm bảo vệ các thiết bị quan trọng như động cơ, máy bơm, máy nén khí, tủ điều khiển và các hệ thống điện nhạy cảm khác.

2. CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA RƠ LE BẢO VỆ ĐIỆN ÁP MT-VPR MASTER
2.1. Cấu tạo

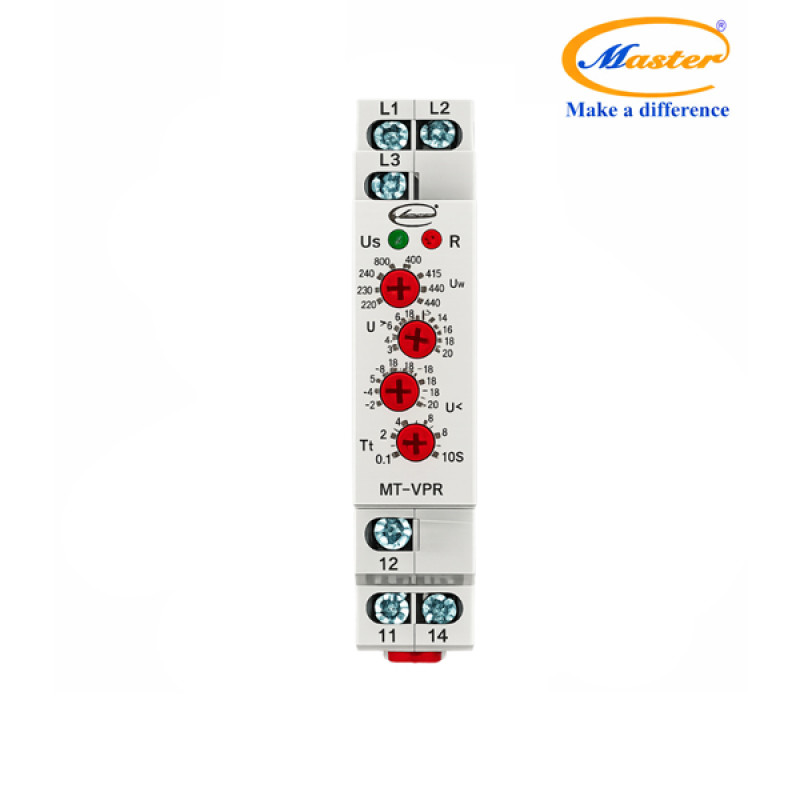

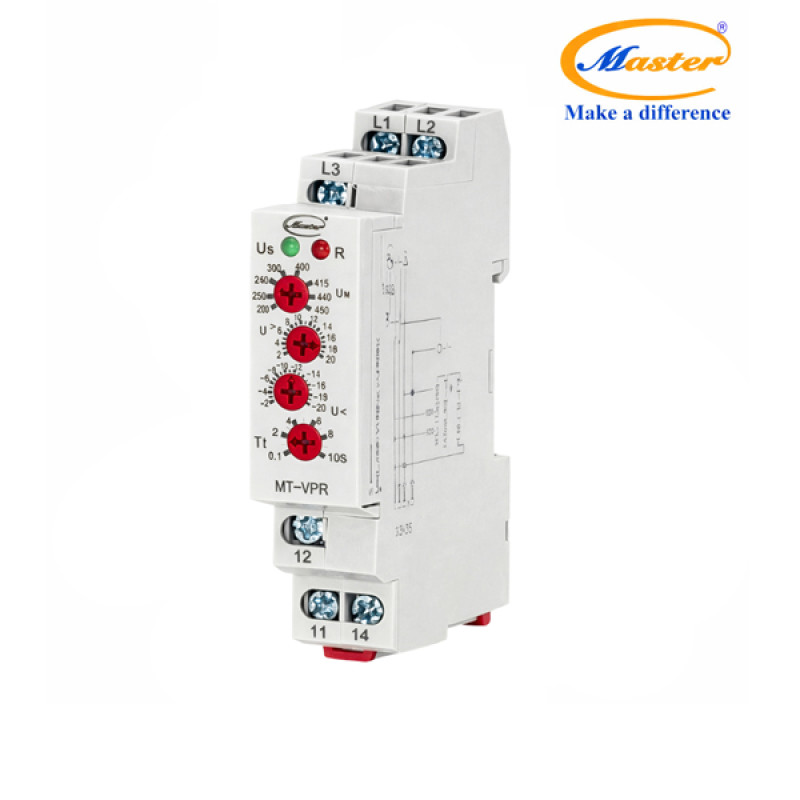

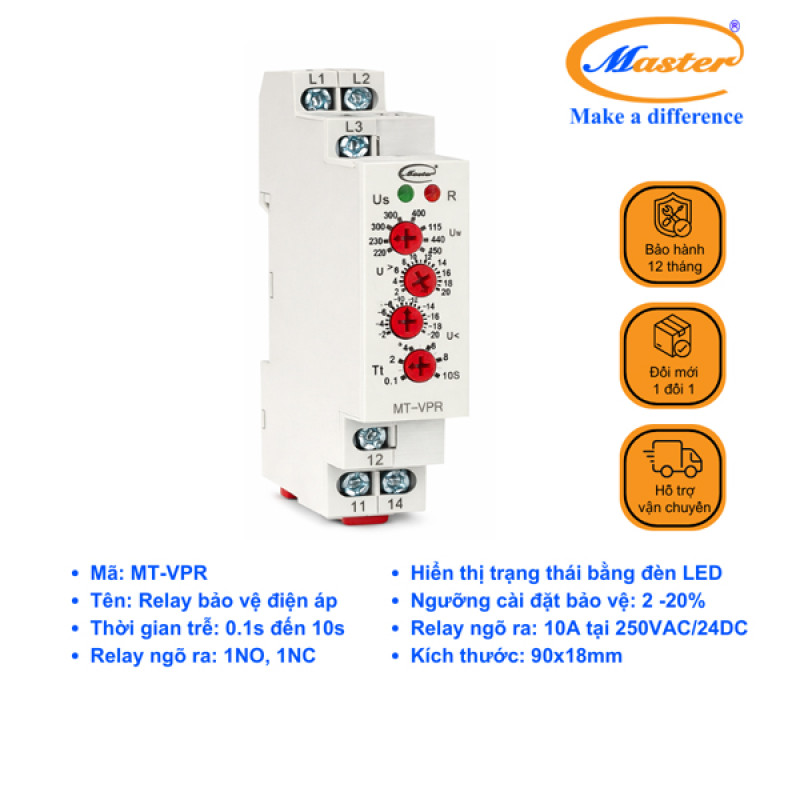

Relay bảo vệ điện áp MT-VPR Master được thiết kế dạng module nhỏ gọn, tối ưu cho việc lắp đặt trong tủ điện công nghiệp. Thiết bị bao gồm các bộ phận chính sau:

- Thân relay gắn DIN rail 35mm giúp lắp đặt nhanh chóng, gọn gàng trong tủ điện và tiết kiệm không gian.

- Cụm núm chỉnh thông số cho phép người dùng cài đặt các thông số vận hành như ngưỡng bảo vệ quá áp / thấp áp, ngưỡng phát hiện mất cân bằng pha và thời gian trễ tác động của relay.

- Hệ thống đèn LED hiển thị trạng thái giúp dễ dàng theo dõi hoạt động của thiết bị, gồm LED xanh báo trạng thái nguồn và LED đỏ báo trạng thái relay ngõ ra.

- Ngõ ra relay 1NO + 1NC cho phép kết nối với các mạch điều khiển hoặc thiết bị bảo vệ trong hệ thống điện.

- Thiết kế kích thước nhỏ gọn 90×18 mm (1 module) giúp tiết kiệm không gian và thuận tiện khi lắp đặt trong tủ điện.

2.2. Nguyên lý hoạt động

Relay MT-VPR Master hoạt động dựa trên nguyên lý giám sát liên tục điện áp của hệ thống điện 3 pha nhằm phát hiện và xử lý kịp thời các sự cố điện áp.

- Thiết bị liên tục đo điện áp giữa các pha (L-L) của hệ thống điện 3 pha bằng công nghệ đo True RMS để đảm bảo độ chính xác cao.

- Các giá trị điện áp đo được sẽ được so sánh với các ngưỡng điện áp định mức và ngưỡng bảo vệ đã được cài đặt trước trên thiết bị.

- Khi xảy ra các sự cố như quá áp, thấp áp, mất pha, ngược pha hoặc mất cân bằng pha, relay sẽ nhận diện và kích hoạt chế độ bảo vệ.

- Sau thời gian trễ đã được cài đặt (0.1 – 10 giây), relay sẽ thay đổi trạng thái tiếp điểm để ngắt mạch điều khiển nhằm bảo vệ các thiết bị điện trong hệ thống.

- Khi điện áp hệ thống trở lại trạng thái ổn định, relay sẽ tự động reset hoặc reset theo chế độ cài đặt để hệ thống tiếp tục vận hành bình thường.

3. ĐẶC ĐIỂM NỔI BẬT CỦA RƠ LE BẢO VỆ ĐIỆN ÁP MT-VPR MASTER

- Bảo vệ toàn diện hệ thống điện: thiết bị có khả năng bảo vệ quá áp, thấp áp, mất pha, ngược pha và mất cân bằng pha trong hệ thống điện 3 pha.

- Độ chính xác cao: sử dụng công nghệ đo True RMS giúp đảm bảo khả năng giám sát điện áp chính xác và ổn định.

- Dễ dàng cài đặt và vận hành: người dùng có thể dễ dàng điều chỉnh các thông số thông qua núm chỉnh phía trước thiết bị.

- Thiết kế nhỏ gọn: kích thước chỉ 90×18 mm giúp tiết kiệm không gian lắp đặt trong tủ điện.

- Hiển thị trạng thái rõ ràng: đèn LED giúp người vận hành dễ dàng nhận biết trạng thái nguồn và trạng thái relay.

- Độ bền và độ tin cậy cao: thiết bị được thiết kế phù hợp với môi trường công nghiệp, đảm bảo hoạt động ổn định trong thời gian dài.

4. ỨNG DỤNG CỦA RƠ LE BẢO VỆ ĐIỆN ÁP MT-VPR MASTER

- Hệ thống tủ điện công nghiệp: giám sát và bảo vệ điện áp cho các tủ điện điều khiển và tủ phân phối điện.

- Tủ điều khiển động cơ: bảo vệ động cơ khỏi các sự cố điện áp như mất pha hoặc ngược pha.

- Trạm bơm và máy nén khí: giúp bảo vệ thiết bị và đảm bảo hệ thống vận hành ổn định.

- Tủ ATS và tủ phân phối điện: hỗ trợ giám sát điện áp và bảo vệ hệ thống điện khi xảy ra sự cố.

- Thiết bị làm lạnh và kho lạnh: giúp bảo vệ các thiết bị lạnh khỏi sự cố điện áp bất thường.

- Dây chuyền sản xuất công nghiệp: đảm bảo nguồn điện ổn định cho hệ thống sản xuất tự động.

Rơ le bảo vệ điện áp MT-VPR Master là thiết bị quan trọng trong các hệ thống điện công nghiệp hiện đại. Với khả năng giám sát điện áp chính xác, bảo vệ đa chức năng và thiết kế nhỏ gọn, sản phẩm giúp nâng cao độ an toàn và độ ổn định cho toàn bộ hệ thống điện.
